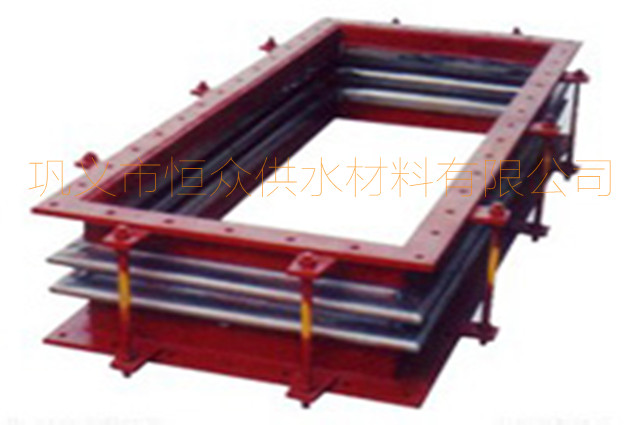

FGFB型矩形波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。矩形波紋補償器也可用于降噪減振。在現代工業中用途廣泛。作為敏感元件、減震元件、補償元件、密封元件、閥門元件及管路連接件，廣泛應用于自動控制和測量?jī)x表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。
【產品名稱】：FGFB型矩形波紋補償器
【產品別名】：矩形波紋補償器
【產品規格】：【DN300mm-DN2000mm】
【產品認證】：ISO9001-2008
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
性能特點
熱力管線在施工中因?yàn)椴豢杀苊獾貢?huì)產生不同程度的同心度偏差或敷設應力，從而使運行中的熱力管線嚴重偏離設計位置，因此導致波紋管補償器在運行中受到不同程度的彎曲應力，影響波紋補償器的正常工作，甚至縮短波紋補償器的使用壽命，給熱力管線的*運行留下了隱患。避免波紋補償器受到彎曲應力的破壞，是熱力管線施工中不可忽視的關鍵環節。
1.在管道穿越基礎梁或地下室墻的時候，為了避免基礎的沉降對管道的壓力，需要安裝方形補償器。
2.在熱力管道過長的情況下，需要安裝方形補償器來減小熱漲冷縮對管道的拉伸。
3.FGFB矩形波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ +450℃)，在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等
使用安裝
矩形波紋補償器安裝和使用要求：
1.補償器在安裝前應先檢查其型號、規格及管道配置情況，需契合設計要求。
2.對帶內套筒的補償器應注意使內套筒子的方向與介質活動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3.需要進行“熱緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4.嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5.安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6.管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7.補償器所有勾當元件不得被外部構件卡死或限制其勾當范圍，應保證各勾當部位的正常動作。
8.水壓試驗時，應對裝有補償器管路端部的次活動管架進行加固，使管路不產生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水渾洗液的96氯離子含量不超過25PPM；
9.水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10.與補償器波紋管接觸的保溫材料應不含氯。
技術標準
|
公稱通徑 Nominal Diameter DN |
A | B | A1 | H | B1 |
重量 Weight kg |
| 300*400 | 300 | 400 | 609 | 286 | 709 | 23 |
| 300*500 | 500 | 809 | 25.7 | |||
| 300*600 | 600 | 909 | 28.5 | |||
| 300*700 | 700 | 1009 | 31.2 | |||
| 400*500 | 400 | 500 | 709 | 286 | 809 | 28.5 |
| 400*600 | 600 | 909 | 31.2 | |||
| 400*700 | 700 | 1009 | 34.1 | |||
| 400*800 | 800 | 1109 | 36.8 | |||
| 500*600 | 500 | 600 | 809 | 286 | 909 | 34.1 |
| 500*800 | 800 | 1109 | 39.6 | |||
| 500*900 | 900 | 1209 | 42.4 | |||
| 500*1000 | 1000 | 913 | 1413 | 69 | ||
| 600*700 | 600 | 700 | 909 | 286 | 1009 | 39.6 |
| 600*800 | 800 | 1109 | 42.4 | |||
| 600*900 | 900 | 1013 | 1313 | 69 | ||
| 700*500 | 700 | 500 | 809 | 286 | 1009 | 36.8 |
| 700*700 | 700 | 1009 | 42.4 | |||
| 700*800 | 800 | 1113 | 1213 | 69 | ||
| 800*800 | 800 | 800 | 1213 | 73.1 | ||
| 800*1200 | 1200 | 1613 | 90 | |||
| 800*1600 | 1600 | 2013 | 106.8 | |||
| 900*400 | 900 | 400 | 709 | 1209 | 39.6 | |
| 900*700 | 700 | 1113 | 1313 | 73.1 | ||
| 900*1200 | 1200 | 1313 | 1613 | 94.1 | ||
| 1000*600 | 1000 | 600 | 1013 | 286 | 1418 | 73.1 |
| 1000*700 | 700 | 1113 | 77.4 | |||
| 1000*800 | 800 | 1213 | 81.5 | |||
| 1000*1000 | 1000 | 1413 | 90 | |||
| 1200*600 | 1200 | 600 | 1013 | 286 | 1613 | 81.5 |
| 1200*700 | 700 | 1113 | 85.7 | |||
| 1200*800 | 800 | 1213 | 90 | |||
| 1200*1000 | 1000 | 1413 | 98.3 | |||
| 1200*1200 | 1200 | 1613 | 106.8 | |||
| 1400*700 | 1400 | 700 | 1113 | 286 | 1813 | 94.1 |
| 1400*800 | 800 | 1213 | 98.3 | |||
| 1400*900 | 900 | 1313 | 102.5 | |||
| 1400*1000 | 1000 | 1413 | 106.8 | |||
| 1400*1200 | 1200 | 1613 | 115 | |||
| 1500*800 | 1500 | 800 | 1213 | 286 | 1913 | 102.5 |
| 1500*900 | 900 | 1313 | 106.8 | |||
| 1500*1000 | 1000 | 1413 | 110.9 | |||
| 1500*1200 | 1200 | 1613 | 119.3 | |||
| 1600*1000 | 1600 | 1000 | 1413 | 411 | 2013 | 115 |
| 1600*1200 | 1200 | 1613 | 123.5 | |||
| 1600*1400 | 1400 | 1813 | 131.9 | |||
| 1600*1600 | 1600 | 2013 | 140.3 | |||
| 1800*900 | 1800 | 900 | 1313 | 286 | 2213 | 119.3 |
| 1800*1000 | 1000 | 1413 | 123.5 | |||
| 1800*1200 | 1200 | 1613 | 131.9 | |||
| 1800*1400 | 1400 | 1813 | 140.3 | |||
| 1800*1800 | 1800 | 2213 | 157.1 | |||
| 2000*1000 | 1990 | 1000 | 1413 | 286 | 2403 | 130.8 |
| 2000*1300 | 1300 | 1113 | 143.4 | |||
| 2000*1600 | 1600 | 2013 | 155.9 | |||
| 2000*1800 | 1800 | 2213 | 164.4 | |||
| 2000*2000 | 2000 | 2413 | 172.8 |
規格參數
| 序號 | 名稱 | 數量 | 材質 |
| 1 | 波紋管 | 1 | 不銹鋼304，不銹鋼316 |
| 2 | 端接管 | 2 | QT400-15,Q235A,ZG230-450，20 |
| 3 | 限位螺栓 | n | q235A,35，1Cr8Ni9Ti |
| 4 | 螺母 | 4n | Q235A,20，1Cr8Ni9Ti |
| 5 | 內套筒 | 1 |
QT400-15,Q235A,ZG230-450，20 |
