圓形纖維織物補償器

       風道纖維織物補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、硅膠布、氟料等性能優異的非金屬材料優化結合而成，其產品強度、補償量、密封型、耐腐蝕性及壽命等性能指標均可與國外同類產品相媲美。我公司生產的纖維補償器廣泛應用于電力，冶金、環保，水泥建材，石油化工等行業的煙道、通風管道和需要隔震、軟性連接的工程中替代進口，節約了大量外匯，取得了良好的經濟效益和社會效益。
我廠研制生產的軟位移補償器集國內外同類產品之精華，結構新穎，規格齊全，選材合理，其耐溫、耐磨、耐腐蝕、絕緣和密封性能良好，是當今較為理想的管道位移補償設備。我廠生產的纖維補償器有方形、圓形、單圈式、雙圈式、角向式等結構。它們能同時吸收軸向、側向、傾斜向等各個方向的位移。其方形規格從200×400～6000×6000﹝可作更大尺寸﹞，Dn6000。可滿足用戶各方面的要求，如需要特殊規格的產品，可按用戶要求進行設計制作。并真誠地希望各新老用戶，設計單位推薦使用我廠生產的非金屬柔性位移補償器。
幾年來，恒眾廠不斷開發新產品，提高產品質量，針對其某些行業纖維補償器使用條件苛刻的狀況。如水泥行業粉塵量大的特點，做了大量的研究實驗工作，提出了新型的產品結構，使產品性能大大提高，深的廣大用戶好評。
風道纖維織物補償器應用范圍： 1、熱電廠(1)汽機(2)鍋爐(3)除塵；2、水泥廠；3、鋼鐵廠、熔煉爐、焚燒爐；4、熱電廠及核電站；5、空調送風系統；6、玻璃及礦棉業；7、石油化工企業；8、空氣及煤氣清潔廠；9、風機廠；10、鋁廠和碳素廠。 11. 石油化工企業及在工業中一切具有壓力及要求高度柔軟靈活性，必須安裝補償器的地方。
風道纖維織物補償器安裝要求： 1、法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可加弱簧墊圈，以防螺母松動。
2、補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。
3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。
4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。
5、焊接作業時作遮蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。

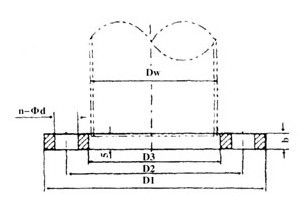

圓形風道纖維織物補償器主要尺寸：

圓形產品	DW	D1	D2	D3	b	n	Φd
規格	mm
Φ108	108	200	164	110	10	4	10
Φ159	159	251	215	161		8
Φ219	219	311	275	211
Φ273	273	365	330	275		12
Φ325	325	427	385	327
Φ377	377	479	435	379			12
Φ426	426	528	490	428
Φ480	480	595	540	483	12
Φ530	530	645	600	533
Φ630	630	745	700	633		16
Φ720	720	843	800	723
Φ820	820	943	900	823		20	14
Φ920	920	1043	1000	923
Φ1020	1020	1153	1100	1023	14
Φ1120	1120	1253	1200	1123
Φ1220	1220	1353	1300	1223
Φ1320	1320	1453	1400	1323		24
Φ1420	1420	1553	1500	1423	16	28
Φ1820	1820	1963	1910	1823			16
Φ2020	2220	2363	2310	2223		32
Φ2220	2220	2363	2310	2223	18	36
Φ2420	2420	2563	2510	2423		40
Φ2820	2820	2983	2915	2823	20	44	18
Φ3220	3220	3883	3315	3223	22	52
Φ3620	3620	3783	3715	3623		56
