H44T旋啟式止回閥適于工作溫度≤100℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
結構特點： 結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
閥瓣關閉快速，水錘壓力小
水平或垂直管道均可使用，安裝方便
流道通暢、流體阻力小
動作靈敏、密封性能好
閥瓣行程短、關閥沖擊力小
整體結構、簡單緊湊、造型美觀
使用壽命長、可靠性高
作用原理及結構說明： 作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
結構說明： 結構形式：旋啟式單閥瓣
驅動方式：對焊連接
連接形式：對焊連接
閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度
主要性能規范：
|
公稱壓力PN(Mpa) |
1.0 |
工作溫度℃ |
|
|
|
試驗壓力P(Mpa) |
密封 |
1.1 |
常溫 |
|
|
強度 |
1.5 |
|||
|
工作壓力(Mpa) |
P |
1.0 |
≤100℃ |
|
主要零件材料：
|
零件名稱 |
材料 |
|
閥體、閥板、閥蓋、搖桿 |
灰鑄鐵 |
|
銷軸 |
不銹鋼 |
|
密封圈 |
銅合金 |
|
墊片 |
橡膠石棉板 |

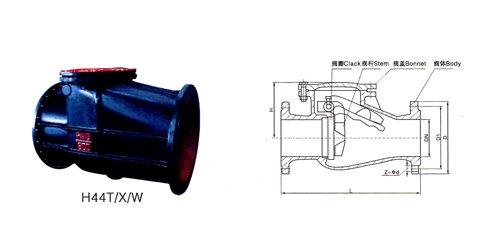

主要外形尺寸、連接尺寸及重量：
|
公稱通徑DN(mm) |
尺寸 |
重量 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
|
80 |
310 |
195 |
160 |
135 |
22 |
4-18 |
161 |
39 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
178 |
50 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
98 |
|
200 |
500 |
335 |
295 |
265 |
26 |
8-23 |
262 |
133 |
|
300 |
700 |
440 |
400 |
368 |
28 |
12-23 |
350 |
248 |
